发布时间：2022-10-26 11:20:30

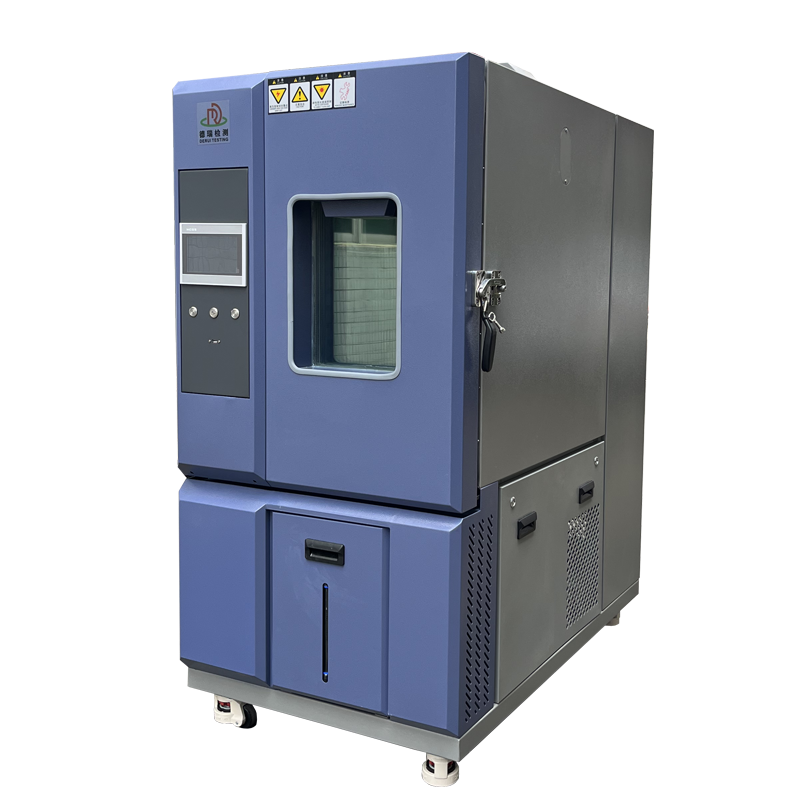

一种采用电子膨胀阀进行调节的节能降耗环境模拟设备：恒温恒湿试验箱、高低温试验箱、冷热冲击试验箱、快速温变试验箱、线性温变试验箱、步入式恒温恒湿试验房
其特征在于：包括压缩机、油分离器、冷凝器、干燥过滤器、***电磁阀、电子膨胀阀和蒸发器
电子膨胀阀工作原理与应用优点
电子膨胀阀装置由执行器、控制器、传感器三部分构成，通常所说的电子膨胀阀大多仅指执行器，即可控驱动装置和阀体，控制器的核心是单片机，传感器通常采用热电偶或热电阻。电磁式电子膨胀阀（执行器）的结构原理图，整个阀由阀座、阀杆、针阀、柱塞、电磁线圈及弹簧（柱塞弹簧和针阀弹簧）等组成。电磁线圈未通电前，针阀在两个弹簧力相平衡的作用下处于全开的静止状态，电子膨胀阀装置通电后，控制器根据传感器采集的工质状态参数及控制要求进行运算，并将调节指令转递给驱动板，再由驱动板向电子膨胀阀的电磁线圈输出相应的电压信号，电磁线圈按照施加电压的量值，通过电磁引力的作用向上提起与柱塞相连接的针阀，当电磁引力与两个弹簧的弹力相平衡时，针阀就停留在一个新的平衡位置，实现控制电压的量值与针阀的开度一一对应，从而达到依据制冷工质的状态参数快速调节通过膨胀阀流量的目的。
与热力膨账阀相比电子膨帐阀的制冷控制能力具有如下优点：
1）电子膨账阀可实现小过热度的运行。电子膨胀阀是通过电信号感知蒸发器出口处制冷工质的过热参数和调整膨账阀的开度，故对于制冷工质过热度变化的反应和调整针阀的速度比纯机械式热力膨胀阀得多，电子膨胩阀从全开到全闭状态仅需几秒钟，且开闭特性和速度均可人为设定，不存在静态过热度现象，可实现小过热度的运行，蒸发器表面积的利用率明显高于纯机械式的热力膨账阀。
2） 电子膨账阀的过热度可随时调整和远控。纯机械式热力膨胀阀是通过调节弹簧的预紧力改变过热度的设定值。而改变电子膨胀阀过热度的设定值只需改变一下控制程序中的源代码，非常方便实现远距离控制，试验过程中可根据试验箱环境条件的热负荷需求状況灵活地调整过热度，节省运行费用。
3） 电子膨胀阀是机电一体化的产品。随着计算机控制技术的进展，机电一体化己成为制冷系统发展的新趋势，将电子膨胀阀大范围的流量调节特性与变频压缩机的变频特性相结合组成的制冷系统，用于大型的气候环境试验箱和热负荷剧烈变化的快速温度变化试验箱的制冷系统有利于节约成本和节省能源。
由于电子膨账阀装置结构比较复杂，而且必须供电才能进人工作状态，目前在中小型环境试验箱，特别是热负荷变化不是很激烈的环境试验箱中应用较少。
